技术指标：
|
名称 |
KR-80F |
KR-120 |
KR-120W |
KR-130 |
|
外观 |
淡黄色，整块 |

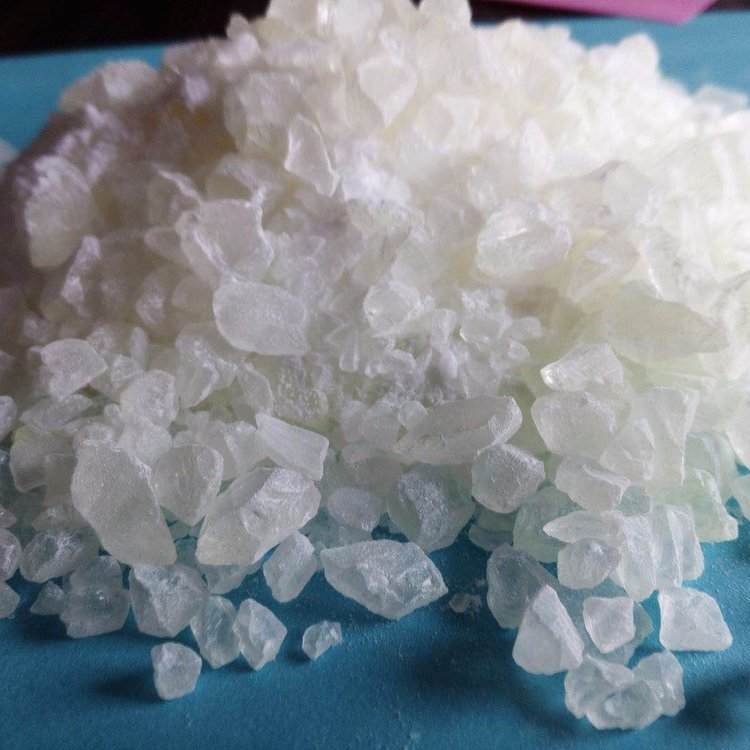

浅白色粒状或块状固体 |
淡黄色粒状或块状固体 |
浅白色粒状或块状固体 |
|
比重(20 ℃ g/cm3) |
约1.1 |
1.15-1.17 |
1.15-1.17 |
1.15-1.17 |
|
羟基值(mgKOH/g) |
75-85 |
110±10 |
240±10 |
110±10 |
|
酸值(mgKOH/g) |
〈1 |
〈1 |
〈1 |
〈1 |
|
色度(号) |
≤5 |
≤1 |
≤3 |
≤1 |
|
Fe-Co |
0-2 |
0-2 |
0-2 |
0-2 |
|
水含量(Wt%) |
〈1 |
〈2 |
<1 |
〈2 |
|
分子量 |
350-450 |
1150-1250 |
1050-1150 |
1450-1550 |
|
软化点(℃) |
80-90 |
110±10 |
120±10 |
130±10 |
产品特点：
醛酮树脂（又称聚酮树脂、酮醛树脂）是一种具有高亮度、耐光性的中性、非皂化型环已酮——甲醛树脂。
KR树脂的化学结构赋予其特殊质量与特性，树脂在缩合期形成了饱和的环状结构，使其有高光泽、硬度、抗降解及耐侯性。由于这种树脂在结构中不含酯键，因而有较好的耐水性，主键上含有很多的环己基，使其具有耐热性。另外，酮基团和羟基团的极性使其具有广泛的溶解性相溶性，以及具有良好的颜料润湿性和附着力。因此，KR树脂既可与极性较大的化合物相容，又可与极性较小的化合物相容，适用大多数油墨,涂料和胶粘剂体系，用来提高油墨、涂料和胶粘剂的快干性、光泽、附着力、流动性、颜料的润湿性及固体份含量等，是油墨、涂料和胶粘剂的理想配套原材料。
一、溶解性
KR树脂可溶于除水和脂肪烃外的所有涂料工业常用的溶剂中，如醇类、酮类、酯类、醚类及其混合溶剂等中。
|
甲基异丁基酮 |
A |
苯类 |
A |
|
环己酮类 |
A |
酯类 |
A |
|
醚类 |
A |
醇类 |
A |
|
水、石油醚 |
C |
200#溶剂油 |
C |
注：A表示可以任何比例溶解和稀释；B表示含量大于30%时可以任何比例溶解；C表示不容解或不可稀释。采用混合溶剂或加热方式，可加快树脂溶解速度。
二、KR醛酮树脂与其他大多数树脂和增塑剂具有良好的相容性，具体请见（附表二）。
|
基料和增塑剂 |
相容性 |
基料和增塑剂 |
相容性 |
|
环氧树脂 |
A |
苯乙烯改性醇酸树脂 |
A |
|
脲树脂 |
A |
顺丁烯二酸树脂 |
A |
|
松香树脂 |
A |
饱和聚酯树脂 |
A |
|
酚醛树脂 |
A |
碳氢树脂 |
C |
|
聚酰胺树脂 |
A |
苯乙烯丙烯酸树脂 |
A |
|
氨基树脂 |
A |
乙烯基树脂 |
A |
|
马来树脂 |
A |
短油型醇酸树脂 |
A |
|
丙烯酸树脂 |
A-B |
中油型醇酸树脂 |
B |
|
氯化橡胶 |
A |
长油型醇酸树脂 |
C |
|
氯化石蜡 |
A |
马来酸酐树脂 |
A |
|
氯乙烯共聚物 |
A |
硝基纤维素 |
A |
|
苯酐类增塑剂 |
A |
树香酸锌 |
A |
|
烷基磺酸酯类增塑剂 |
A |
树脂酸钙 |
B |
注：A表示相溶；B表示有限相溶；C表示不相溶
